| 数量 | 单价 |
|---|---|
| 50+ | ￥1.685 |
| 500+ | ￥1.56 |
| 3000+ | ￥1.455 |
规格参数
数据手册 PDF
商品详情
规格参数
| 制造商 | Analog Devices Inc. |
| 产品种类 | 模数转换器 - ADC |
| RoHS | 是 |
| 系列 | AD7476A |
| 安装风格 | SMD/SMT |
| 封装 / 箱体 | MSOP-8 |
| 分辨率 | 12 bit |
| 通道数量 | 1 Channel |
| 接口类型 | 3-Wire, QSPI, SPI |
| 采样比 | 1 MS/s |
| 输入类型 | Single-Ended |
| 结构 | SAR |
| 模拟电源电压 | 2.35 V to 5.25 V |
| 数字电源电压 | 2.35 V to 5.25 V |
| SNR – 信噪比 | 71 dB |
| 最小工作温度 | - 40 C |
| 最大工作温度 | + 125 C |
| 高度 | 0.85 mm |
| 输入电压 | 5.25 V |
| 长度 | 3 mm |
| 转换器数量 | 1 Converter |
| 宽度 | 3 mm |
| 参考类型 | External |
| DNL - 微分非线性 | - 0.9 LSB/1.5 LSB |
| 增益误差 | +/- 1.5 LSB |
| INL - 积分非线性 | +/- 1.5 LSB |
| ADC 输入端数量 | 1 Input |
| 工作电源电压 | 5 V |
| Pd-功率耗散 | 17.5 mW |
| 采样和保持 | Yes |
| 单位重量 | 140 mg |
数据手册 PDF
商品详情

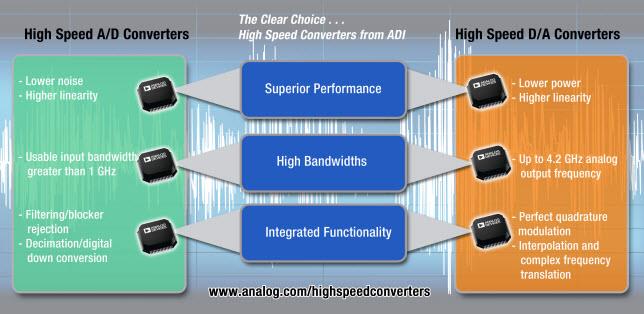

Analog Devices Inc. 高速转换器
Analog Devices, Inc. (ADI) 的高速模数转换器、数模转换器和AFE/CODEC构成了业界知名的高速数据转换器产品组合。ADI的高速数据转换器具有出色性能、高输入带宽和集成的信号处理，使设计人员能够轻松、可靠地选择合适的方案用于各种应用，包括仪表、军用/航天、无线/有线通信和医学影像。概述
HIGH-SPEED A/D CONVERTERS
Analog Devices high speed A/D converters (ADCs) offer high IF ADCs of 10MSPS to 125MSPS, low IF ADCs of 125MSPS to 1 GSPS, integrated receivers, and wideband ADCs of >1GSPS. These high speed ADCs offer solutions for all high speed conversion applications.
View High Speed ADCs
HIGH-SPEED D/A CONVERTERS
High-speed DA converters (DACs) include wideband radio frequency, intermediate frequency signal processing, and general-purpose baseband classes. These DACs are suitable for wired and wireless communications, instrumentation, radar, electronic warfare, and other applications. Analog Devices high-speed DA converters range from 30MSPS to multi-GSPS with resolutions ranging from 8-bits to 16-bits. These converters are recommended for use with ADI's clocking and timing products, as well as RF products and power management.
View High-Speed DACs
JESD204B接口
JEDEC委员会设立了JESD204B数据转换器串行接口标准，以标准化并减少高速数据转换器和诸如FPGA（现场可编程栅极阵列）等其他设备之间数据输入/输出的数量。更少的连接可简化布局、减小外形尺寸，同时不影响系统整体性能。这些属性可以解决一系列高速ADC应用在系统尺寸和成本方面的限制，这些应用包括无线基础设施（GSM、EDGE、W-CDMA、LTE、CDMA2000、WiMAX、TD-SCDMA）收发器架构、软件定义无线电、便携式仪表、医疗超声波设备和军事/航空应用（如雷达和安全通信）。
JESD204B基本指南
进一步了解JESD204串行接口
