LED驱动器 L9960TR
型号
:
L9960TR
品牌
:
ST
封装
:
TSSOP
批号
:
21+
标准包装
:
2000/盘
| 数量 | 单价 |
|---|---|
| 10+ | ￥8.88 |
| 20+ | ￥7.88 |
| 30+ | ￥6.88 |
购买数量
：
x ￥8.88 = ￥88.8
库存
：
5000
预计发货日： 2025/05/13
规格参数
商品详情
规格参数
| 资质 | 代理 |
| 货源 | 原厂 |
| 优势 | 价格优势 |
| 库存 | 现货 |
| 售货 | 售后无忧 |
| 品质 | 原装正品 |
| 发票 | 专票 |
| 订货 | 支持订货 |
| 发货 | 现货直发 |
| 技术支持 | 支持 |
| 渠道 | 一手渠道 |
| 经验 | 行业资深 |
| 响应速度 | 及时 |
| 诚信 | 绝对诚信 |
| 宗旨 | 只做正品 |
商品详情
STMicroelectronics L9960汽车ETC H桥
STMicroelectronics L9960汽车ETC H桥符合AEC-Q100标准，可用于汽车应用的电阻和电感负载。这些应用包括节气门控制执行器或废气再循环控制阀。通过可配置的PWM/DIR引脚和IN1/IN2增强了驱动功能。H桥包括集成式续流二极管。在续流情况下，仅打开低侧并与其二极管并联，以降低功耗。借助集成的串行外设接口 (SPI)，可以调整器件参数、控制所有工作模式并读出诊断信息。
特性
- 符合AEC-Q100标准
- 通过可配置的引脚PWM/DIR (IN1/IN2) 实现灵活的驱动功能
- RDSon <400mΩ（Tj =150°C时的全路径）
- 电池工作电源电压：4.5V至28V
- VDD5工作电源电压：4.5V至5.5V
- 输入开关频率：高达20kHz
- 内置电荷泵支持100%占空比
- 3.3V和5V逻辑电平兼容
- 监控VDD5电源电压，带双向关断引脚
- 与温度相关的输出级电流限制
- 可通过四步进行电流限制SPI调节
- 2路可编程电压和电流转换率控制
- 短路和可编程热警告以及关断阈值
- ON状态下开路负载诊断
- 所有I/O引脚均可承受高达19V电压
- SPI接口，用于配置和诊断
- 可提供两个独立的启用/禁用引脚NDIS和DIS以及SOPC（关闭路径检查）
- 扩频功能，用于降低EMI
- 有单H桥 (L9960) 和双H桥 (L9960T) 选项可供选择，均采用PSSO36封装

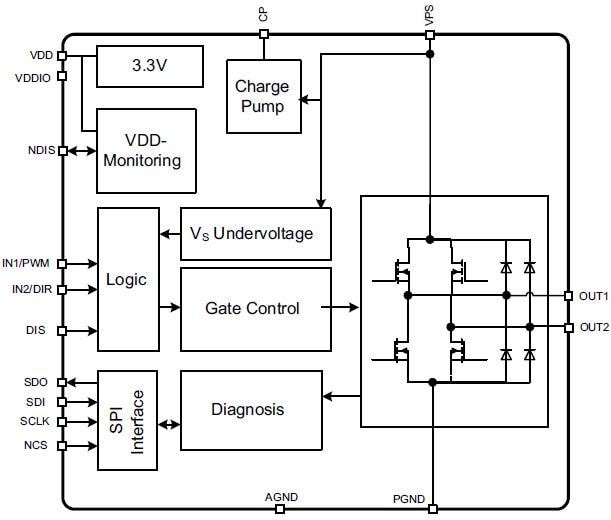

框图
